INSTALACION DE UNA TOMA UN TIMBRE Y UNA LUMINARIA

DIAGRAMA MULTIFILAR

DIAGRAMA UNIFILAR

De la caja de circuitos salen tres líneas, la tierra que va conectado al tornillo verde de la toma y a las cajas  se aterriza con tornillo, el neutro a la toma y al timbre y  roseta, la fase a la fase de la toma, al pulsador  y al interruptor  de estos salen  retornos a la roseta y al timbre.

INSTALACION DE UN TIMBRE Y UNA ROCETA CON PULSADOR INDEPENDIENTE LO MISMO CON LA OTRA ROCETA Y TIMBRE

DIAGRAMA MULTIFILAR

P1: ENCIENDA L1Y SONAR T2

P2: ENCIENDA L2 Y SONAR T1

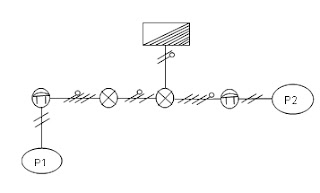

DIAGRAMA UNIFILAR

De la caja de circuitos salen tres líneas, la tierra a las cajas  se aterriza con tornillo, el neutro a las dos  rosetas y los dos timbres, la fase a los pulsadores,  del pulsador P1 un retorno a L1 y T2 del pulsador P2 salen dos retornos a T1 y L2.

INSTALACION DE LUMINARIA Y TIMBRE ACCIONANDOLAS CON CUALQUIERA DE LOS TRES PULSADORES

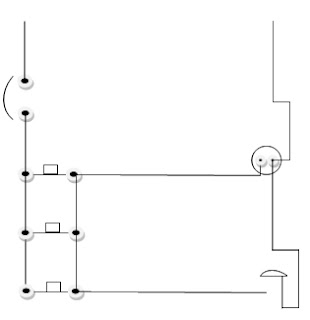

DIAGRAMA MULTIFILAR.

DIAGRAMA UNIFILAR

De la caja de circuitos salen tres líneas, la tierra a las cajas  se aterriza con tornillo, el neutro a la  roseta y al  timbre, la fase va a los tres  pulsadores, el retorno se puentea en los tres pulsadores y de estos salen a la roseta y al timbre.

INSTALACION DOS TOMAS UN TIMBRE UNA LUMINARIA, OTRO TIMBRE Y LUMIRARIA CON PULSADOR INDEPENDIENTE.

DIAGRAMA MULTIFILAR

DIAGRAMA  UNIFILAR

De la caja de circuitos salen tres líneas, la tierra a los tornillos verdes de las dos tomas y demás cajas  se aterriza con tornillo, el neutro a las dos tomas, dos luminarias y los dos timbres, la fase va a las dos tomas, al interruptor y los dos pulsadores, un retorno del interruptor a una luminaria y de un pulsador a un timbre del otro pulsador un retorno a un timbre y una luminaria para que queden trabajando ambos con un solo pulsador.
